מה נלמד כאן
- פוטו-רזיסטור ומחלק מתח
ADCו-atten()- הפינים שנכשלים כש-WiFi פעיל
פנס הרחוב
פנס שנדלק כשמחשיך, מסך שמתכהה בחדר חשוך — פוטו-רזיסטור.
הידע שצריך
1. הפוטו-רזיסטור
חומר מוליך למחצה שההתנגדות שלו משתנה עם האור:
- אור חזק → התנגדות נמוכה
- חושך → התנגדות גבוהה
אבל ה-ESP32 לא מודד התנגדות — הוא מודד מתח.
2. מחלק מתח
מחברים את הפוטו-רזיסטור בטור עם נגד קבוע וקוראים את המתח ביניהם.
| האור | ההתנגדות | הערך שנקרא |
|---|---|---|
| חזק | יורדת | נמוך |
| חלש | עולה | גבוה |
⚠️ הפוך מהאינטואיציה: יותר אור = מספר קטן יותר.
3. ADC — ושתי שורות שחייבים להבין
from machine import Pin, ADC
ldr = ADC(Pin(32))
ldr.atten(ADC.ATTN_11DB)
value = ldr.read()
ADC(Pin(32)) יוצר אובייקט המרה אנלוגית-דיגיטלית על הפין.
atten(ADC.ATTN_11DB) — זו השורה שקל לפספס ובלעדיה כלום לא יעבוד כמו שצריך. היא קובעת את טווח המתח הנמדד:
| ההגדרה | טווח מדידה |
|---|---|
ATTN_0DB |
0 עד ~1.1V בלבד |
ATTN_11DB |
0 עד 3.3V — הטווח המלא |
בלי השורה הזו, כל מתח מעל 1.1V ייקרא כערך מקסימלי — והחיישן ייראה "תקוע" על 4095.
ב-Arduino זה קרה מאחורי הקלעים. ב-MicroPython אתם מגדירים את זה בעצמכם — פחות נוח, אבל הרבה יותר שקוף.
read() מחזירה 0 עד 4095 (12 ביט).
⚠️ הפינים שנכשלים עם WiFi: 2, 4, 12, 13, 14, 15, 25, 26, 27 שייכים ל-ADC2, שמפסיק לעבוד כשהרדיו פעיל. השתמשו ב-32, 33, 34, 35, 36 או 39. בשיעור הזה — 32, בדיוק מהסיבה הזו.
הניסוי
המטרה: להציג את עוצמת האור ב-Shell.
רשימת רכיבים
| הרכיב | כמות |
|---|---|
| לוח ESP32 | 1 |
| לוח ניסוי 400 נקודות | 1 |
| פוטו-רזיסטור | 1 |
| נגד 10kΩ | 1 |

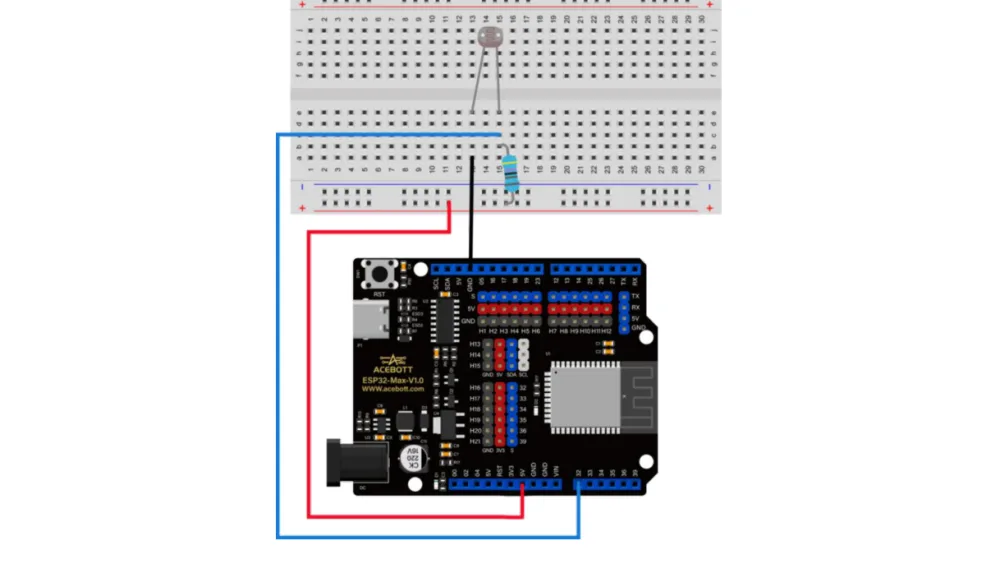

התרשים החשמלי
החיבור
הקוד
from machine import Pin, ADC
import time
Photoresistor = ADC(Pin(32)) # פין אנלוגי
Photoresistor.atten(ADC.ATTN_11DB) # טווח מלא עד 3.3V
while True:
value = Photoresistor.read() # 0 עד 4095
print("Light sensor value:", value)
time.sleep(1)

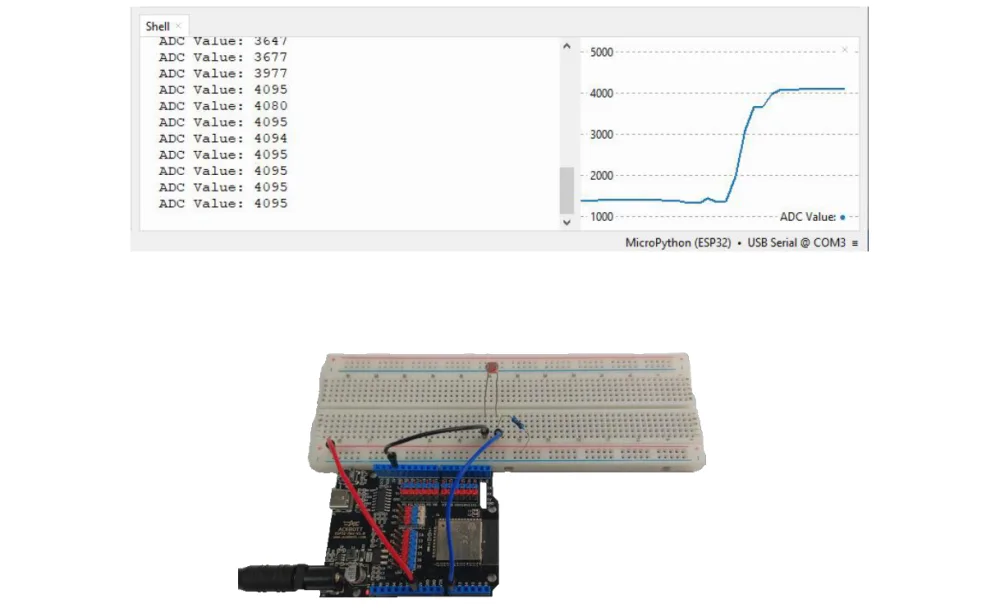

מה אמור לקרות
כסו את החיישן — הערך עולה. האירו עליו — יורד.
תרשמו שני מספרים: מה הערך בחושך ומה מול פנס. אלה הספים שתשתמשו בהם בכל פרויקט — והם שונים בכל חדר.
נסו בעצמכם
- הסירו את שורת ה-
attenוהריצו. מה קורה לערכים? - מדדו בשלושה מצבים: חושך, תאורת חדר, פנס.
- שלבו עם שיעור 1: כשחשוך — נורית נדלקת.
- שלבו עם שיעור 2: ככל שחשוך יותר, הנורית בהירה יותר.
- העבירו לפין 25 והוסיפו WiFi לתוכנית. עדיין עובד?
