שלט אינפרה-אדום

מה נלמד כאן

• תקשורת אינפרה-אדום
• תדר נשא 38kHz
• לפענח קודי כפתורים

השלט

טלוויזיה, מזגן, מאוורר, מקרן.

הידע שצריך

1. הבסיס

בשיעור 5 למדנו שאינפרה-אדום היא קרינה שהעין לא רואה. אבל מצלמה כן — כוונו את מצלמת הטלפון לשלט ולחצו. תראו הבזק סגלגל.

2. ארבעת השלבים

1. קידוד — לכל כפתור קוד משלו. בלחיצה, השלט הופך אותו לסדרת פולסים.
2. שידור — האור המאופנן נע באוויר.
3. פענוח — המקלט הופך לשינויי מתח, והתוכנית מפענחת.
4. ביצוע — הלוח מזהה ומבצע.

3. תדר הנשא 38kHz

הבעיה: אינפרה-אדום נמצא בכל מקום — השמש, נורות, גוף אדם. איך המקלט מבדיל?

הפתרון: השלט מהבהב את הדיודה 38,000 פעמים בשנייה, והמקלט מכוונן לתדר הזה בדיוק ומתעלם מהשאר.

זה תדר נשא — אותו עיקרון שמאפשר לרדיו לקלוט תחנה אחת מתוך עשרות.

וזו הסיבה שהשלט לא עובד דרך מכשולים — האור נחסם. נזכור את זה בשיעור הבלוטות'.

4. הספרייה

from libs.ACB_IR import IR

irm = IR(5)
key = irm.read_raw()

ספרייה מקומית שהעליתם ללוח — בדיוק כמו הסרוו. read_raw() מחזירה את קוד הכפתור.

הניסוי

המטרה: ללחוץ על כפתור ולראות את הקוד שלו.

רשימת רכיבים

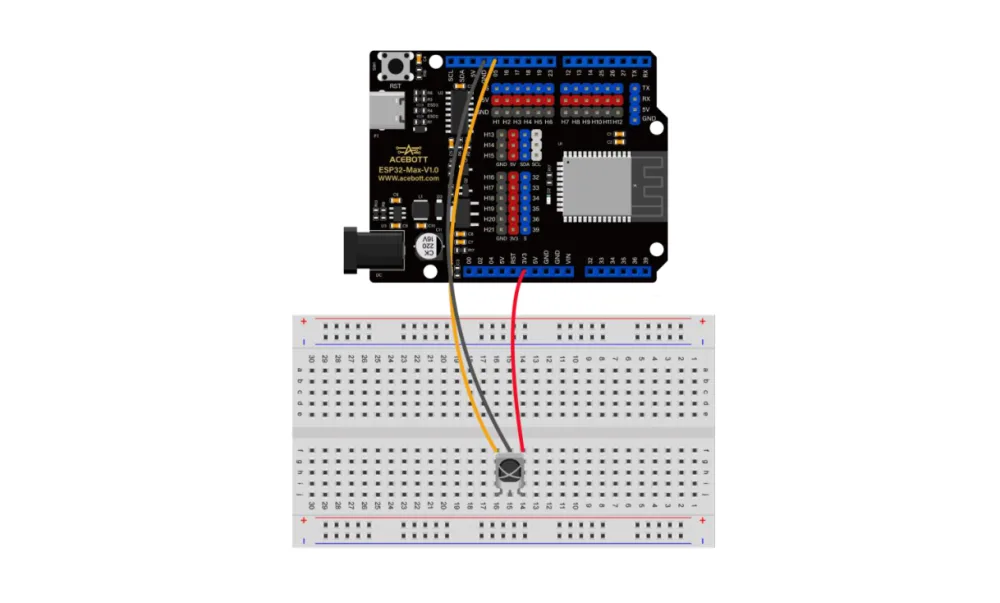

התרשים החשמלי

החיבור

הקוד

from libs.ACB_IR import IR
from machine import Pin
import time

irm = IR(5)              # המקלט על פין 5

while True:
    key = irm.read_raw()
    print(key)
    time.sleep(0.1)

שלוש שורות בלולאה. הספרייה מטפלת בכל הפענוח.

השוו ל-Arduino: שם היה צריך IrReceiver.decode(), decodedIRData.command ו-resume(). כאן read_raw() וזהו — אין מה לזכור לאפס.

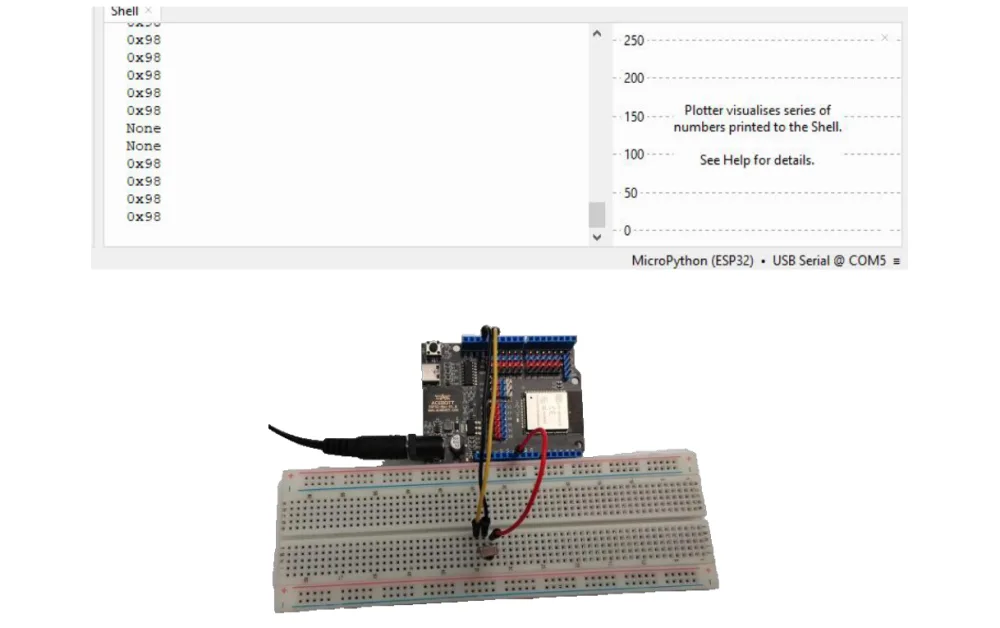

מה אמור לקרות

לחצו על כל כפתור ורשמו את הקוד. זו הטבלה שתשתמשו בה בכל פרויקט עם שלט.

נסו בעצמכם

• כוונו מצלמת טלפון לשלט ולחצו. רואים את ההבזק?
• לחצו והחזיקו. מה מודפס — קוד אחד או הרבה?
• שימו יד בין השלט למקלט. עובד?
• בדקו את הטווח: מאיזה מרחק זה מפסיק?
• שלבו עם שיעור 1: כפתור אחד מדליק נורית, אחר מכבה.
