מה נלמד כאן
- איך נוצר קול
- זמזם אקטיבי מול פסיבי
- טרנזיסטור והגברת זרם

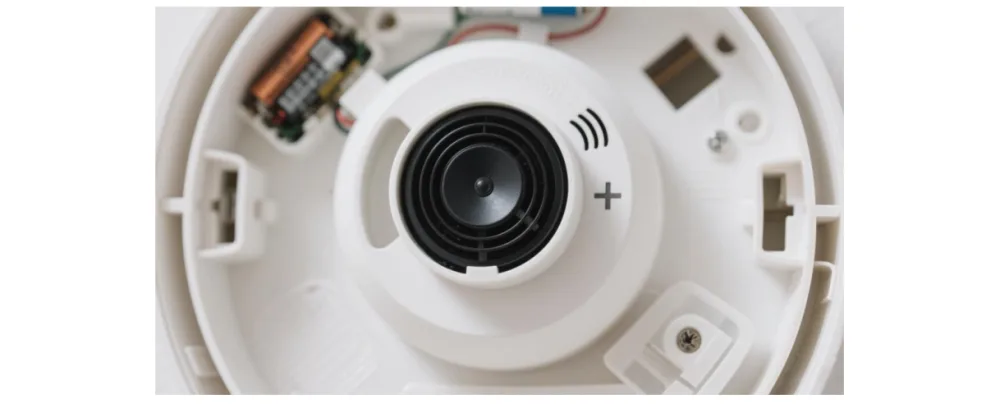

הרכיב שמדבר
שעון מעורר, מכונת כביסה, אזעקה, מיקרוגל.
הידע שצריך
1. קול הוא רטט
גוף רוטט → האוויר סביבו רוטט → גלי קול. כל רכיב שמשמיע קול עושה דבר אחד: מרעיד אוויר.
2. שני סוגי זמזמים
| אקטיבי | פסיבי | |
|---|---|---|
| בפנים | מעגל תנודות מובנה | רק הרכיב המרעיד |
| מקבל | מתח ישר | אות בתדר מסוים |
| מוציא | צליל אחד קבוע | כל תדר |
| מתאים ל | אזעקות | מנגינות |
איך מבדילים: הפכו אותם. האקטיבי סגור מלמטה, הפסיבי פתוח.
השליטה באקטיבי פשוטה כמו נורית:
buzzer.value(1) # מצפצף
buzzer.value(0) # שקט
3. הטרנזיסטור
רכיב בעל שלוש רגליים:
| הרגל | השם | התפקיד |
|---|---|---|
| B | בסיס | הרגל המבקרת |
| C | קולט | כניסת הזרם הגדול |
| E | פולט | יציאת הזרם |
הדימוי: ברז. הבסיס הוא הידית (כוח קטן), הקולט הוא הצינור, הפולט הוא הפתח.
זרם קטן בבסיס פותח מעבר לזרם גדול בהרבה מהקולט לפולט. פין ה-ESP32 נותן זרם קטן — הטרנזיסטור הופך אותו לזרם שמניע את הזמזם.
הטרנזיסטור הוא הרכיב שעליו בנוי כל המחשוב המודרני. במעבד שלכם יש מיליונים כמוהו. כאן אתם מחזיקים אחד ביד.
הניסוי
המטרה: צפצוף חצי שנייה, שקט חצי שנייה.
רשימת רכיבים
| הרכיב | כמות |
|---|---|
| לוח ESP32 | 1 |
| לוח ניסוי 400 נקודות | 1 |
| זמזם אקטיבי | 1 |
| טרנזיסטור S8050 | 1 |
| נגד 1kΩ | 1 |
הנגד הולך לבסיס — הוא מגביל את הזרם לרגל הבקרה.
התרשים החשמלי

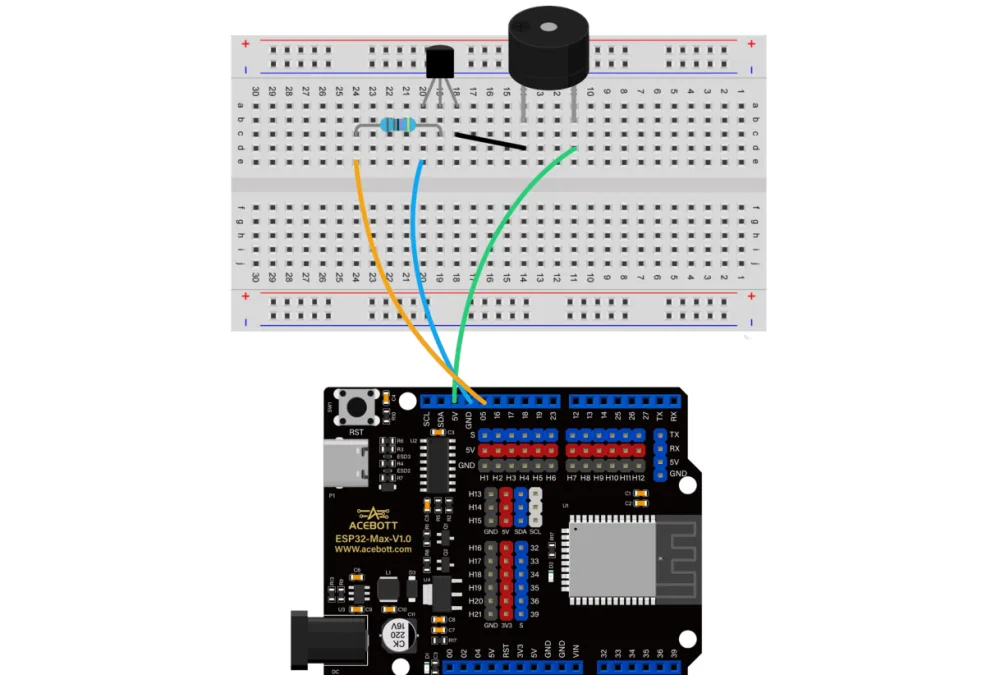

החיבור
הקוד
from machine import Pin
import time
BUZZER_PIN = 5
buzzer = Pin(BUZZER_PIN, Pin.OUT)
while True:
buzzer.value(1)
time.sleep(0.5)
buzzer.value(0)
time.sleep(0.5)
זה בדיוק הקוד של שיעור הנורית — רק שבמקום נורית מחובר זמזם. אותו אובייקט Pin, אותה שיטה value().
זה לא מקרי: ברגע שהבנתם פלט דיגיטלי, אתם שולטים בכל רכיב שמקבל "דלוק/כבוי".

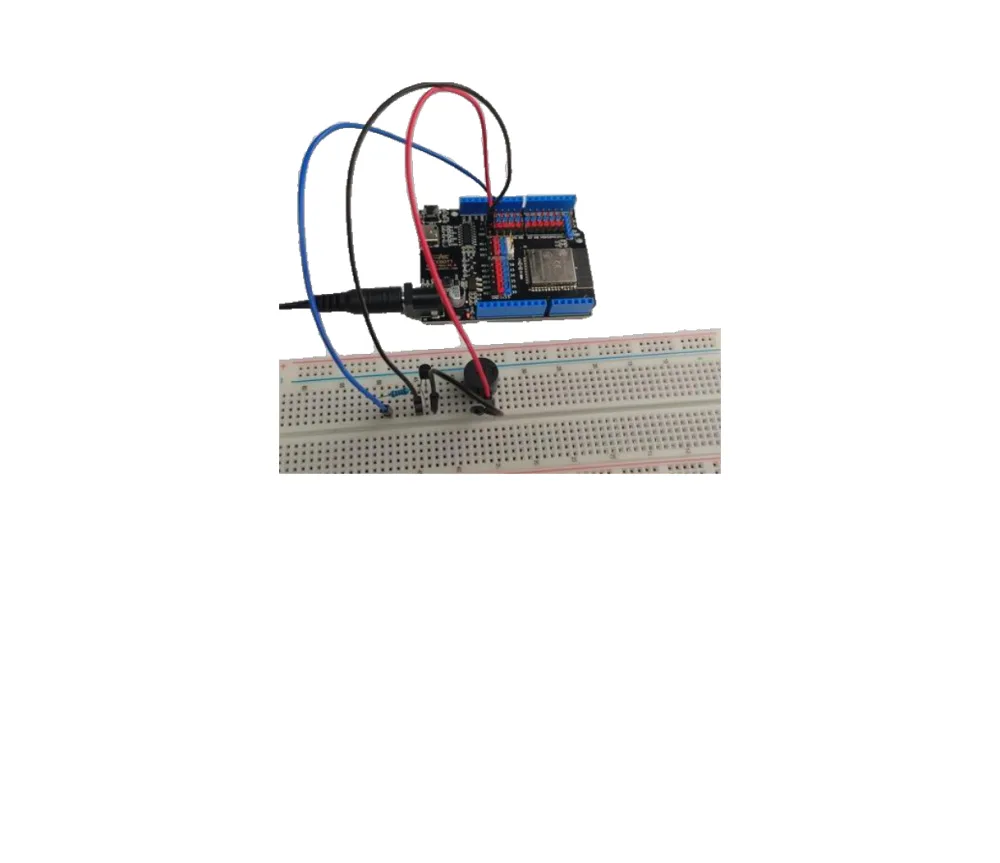

מה אמור לקרות
נסו בעצמכם
- שנו ל-
sleep(0.1). מה זה נשמע? - בנו אזעקה: שלושה צפצופים קצרים והפסקה.
- שלבו עם שיעור 4: לחיצה מפעילה צפצוף.
- שלבו עם שיעור 5: תנועה מפעילה אזעקה — גלאי פריצה.
- נסו בלי הטרנזיסטור. עדיין מצפצף? מה קרה לעוצמה?
