נורית LED — המעגל הראשון

מה נלמד כאן

• מבנה הנורית ועקרון הפעולה
• מה עושה נגד ואיך קוראים את ערכו
• איך בנוי לוח הניסוי
• machine.Pin — הדרך של MicroPython לדבר עם חומרה

אור זה מידע

אור לא רק מאיר — הוא מעביר מידע. אור בלימה אדום, רמזור, נורית סטטוס על מכשיר.

בשיעור הזה נדליק נורית — ובתוך זה נמצאים כל היסודות של הקורס.

הידע שצריך

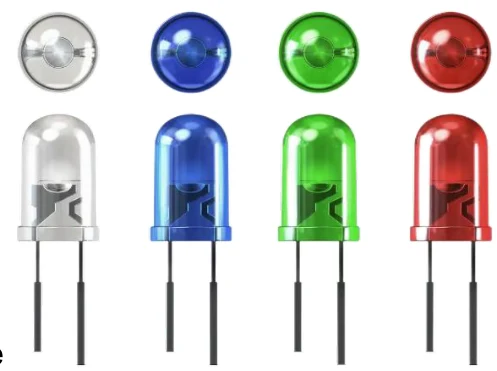

1. הנורית

נורית ממירה חשמל לאור. אבל היא דיודה — היא מוליכה רק בכיוון אחד.

• הרגל הארוכה = אנודה = פלוס (+)
• הרגל הקצרה = קתודה = מינוס (−)

חיברתם הפוך? היא פשוט לא תידלק.

2. מעגל חשמלי וזרם

לכל מעגל בסיסי יש מקור מתח, צרכן, מוליכים ומתג. רק כשהמעגל סגור הזרם זורם.

הדימוי הכי טוב הוא צנרת: המתח הוא הלחץ, הזרם הוא כמות המים.

⚠️ זרם גדול מדי שורף את הנורית — ולכן תמיד נגד.

3. הנגד

יחידת ההתנגדות היא אוהם (Ω): 1MΩ = 1000kΩ, 1kΩ = 1000Ω.

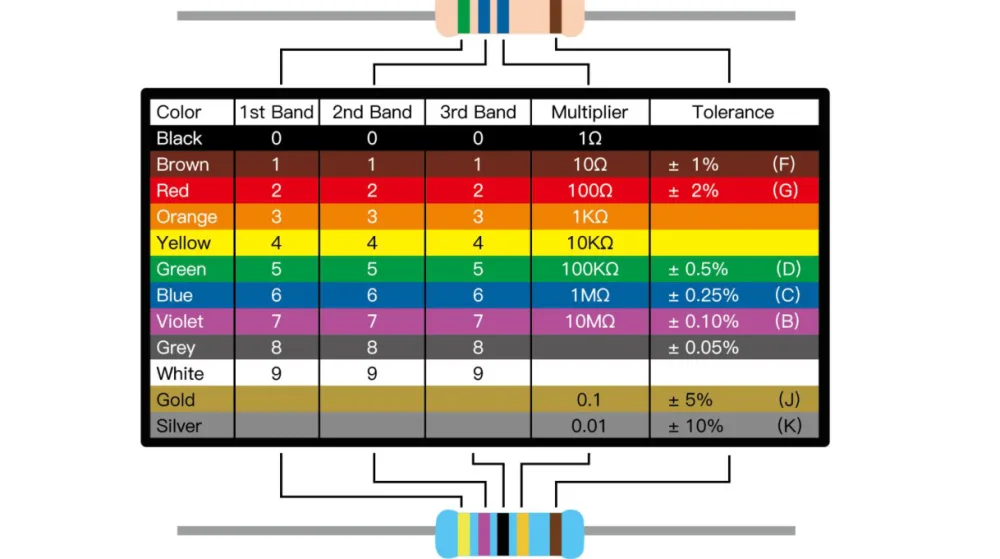

4 טבעות: שתי ספרות, כופל, סובלנות. 5 טבעות: שלוש ספרות, כופל, סובלנות.

לשיעור הזה צריך 220Ω.

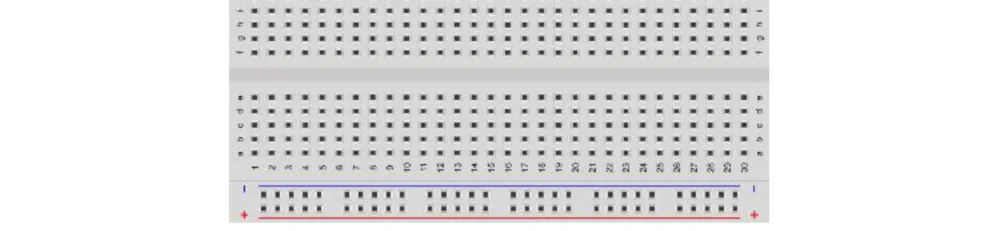

4. לוח הניסוי

מאפשר לבנות מעגלים בלי הלחמה. והסוד שחייבים להבין:

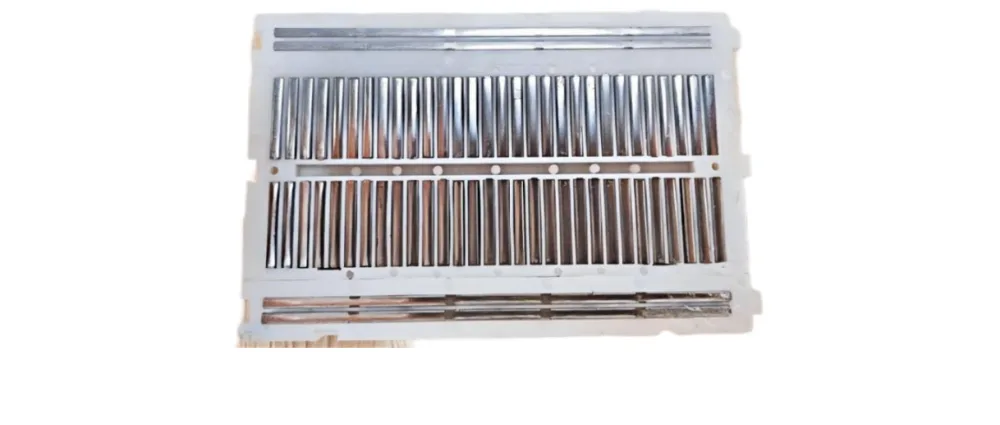

מתחת לחורים יש פסי מתכת שמחברים קבוצות של חורים. שני רכיבים באותה קבוצה — מחוברים חשמלית. זה מקור רוב התקלות של מתחילים.

5. machine.Pin — הדבר החדש

וכאן מגיע החלק שמייחד את MicroPython.

from machine import Pin

led = Pin(5, Pin.OUT)

machine הוא המודול שנותן גישה לחומרה. Pin הוא מחלקה שמייצגת פין פיזי.

השורה השנייה יוצרת אובייקט שמייצג את פין 5, ומגדירה אותו כפלט.

ומכאן שולטים בו בשיטות:

led.value(1)   # מתח גבוה — נדלק
led.value(0)   # מתח נמוך — כבוי

אם אתם מכירים Arduino: שם היו שתי פקודות נפרדות — pinMode() ואז digitalWrite(). כאן שתיהן מתמזגות לאובייקט אחד. יוצרים אותו פעם אחת עם המצב, ואז פשוט משתמשים בו.

זו פייתון אמיתית — עצמים, שיטות, וקוד שנקרא כמו משפט.

הניסוי

המטרה: הנורית דולקת שנייה, כבית שנייה.

רשימת רכיבים

התרשים החשמלי

פין IO5 → נגד 220Ω → LED → GND.

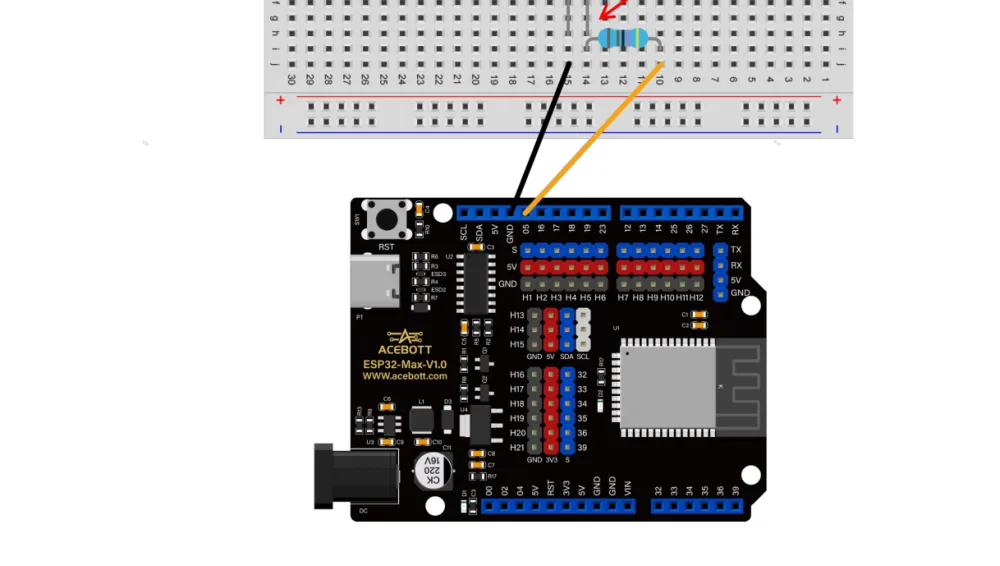

החיבור

הקוד

from machine import Pin        # ספריית שליטה בפינים
import time

LED_PIN = 5
led = Pin(LED_PIN, Pin.OUT)    # אובייקט שמייצג את הפין, במצב פלט

while True:
    led.value(1)               # מדליקים
    time.sleep(1)
    led.value(0)               # מכבים
    time.sleep(1)

שמונה שורות, ואפס פונקציות. אין setup, אין loop — זה סקריפט פייתון רגיל. מה שמעל הלולאה רץ פעם אחת, ומה שבתוכה חוזר לנצח.

מה אמור לקרות

נסו בעצמכם

• שנו את שני ה-sleep ל-0.1. מה קורה?
• הקלידו ב-Shell ישירות: led.value(1) ו-led.value(0). הנורית מגיבה בלי להריץ תוכנית — זה REPL.
• הוסיפו print(led.value()) בתוך הלולאה. מה מודפס?
• העבירו את הנורית לפין אחר ועדכנו רק את LED_PIN.
• נסו פין 34. למה שום דבר לא קורה? (רמז: 34, 35, 36, 39 הם כניסה בלבד)
