מה נלמד כאן
- מה קורה בתוך חיישן ה-PIR ברזולוציה גבוהה
- לבנות תאורה אוטומטית
התאורה שחוסכת חשמל
מסדרונות, שירותים, תאורת ביטחון. נדלקים כשעוברים, נכבים כשאין אף אחד.
בשיעור 5 קראתם את החיישן. עכשיו תבנו איתו מוצר.
הידע שצריך
ברזולוציה גבוהה
גוף אדם פולט אינפרה-אדום באורך גל של כ-10 מיקרון — כל הזמן.
בתוך החיישן שני רכיבים פירו-אלקטריים זה לצד זה. במצב רגיל שניהם מאוזנים.
כשאדם נכנס לטווח — הוא מכסה אחד לפני השני, האיזון נשבר, ונוצר הפרש אות חשמלי. מעגל פנימי מגביר ומוציא אות דיגיטלי.
וזו בדיוק הסיבה למגבלה: אם האדם לא זז, שני הרכיבים מתאזנים מחדש וההפרש נעלם. זה לא באג — זה מבנה.
הניסוי
המטרה: תנועה מדליקה נורית.
רשימת רכיבים
| הרכיב | כמות |
|---|---|
| לוח ESP32 | 1 |
| לוח ניסוי 400 נקודות | 1 |
| חיישן PIR | 1 |
| נורית LED | 1 |
| נגד 220Ω | 1 |
התרשים החשמלי

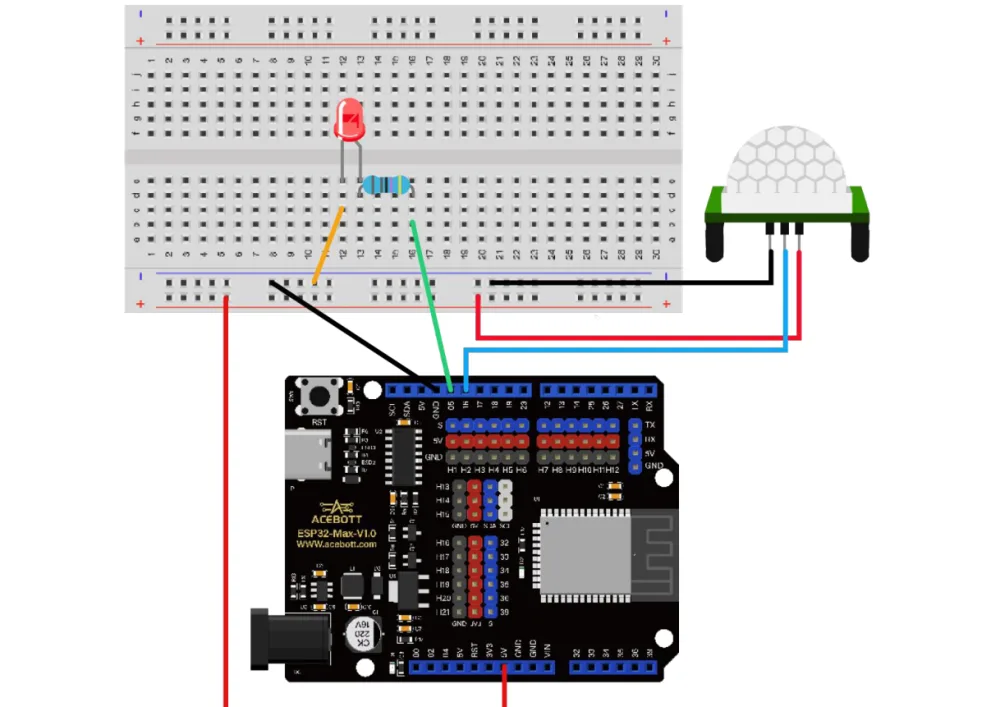

החיבור
הקוד
from machine import Pin
import time
led = Pin(5, Pin.OUT)
pir = Pin(16, Pin.IN)
led.value(0) # מתחילים כבוי
while True:
if pir.value() == 1:
led.value(1) # יש תנועה
else:
led.value(0)
time.sleep(0.05) # מונע ריצוד
תסתכלו כמה זה פשוט — חיישן, תנאי, פלט. וזה מוצר שנמכר בחנויות.
זה בדיוק מה שפרק 3 מלמד: אין כאן שום דבר חדש. שיעור 5 נתן את החיישן, שיעור 1 את הנורית, שיעור 19 את ה-if. החידוש הוא החיבור.

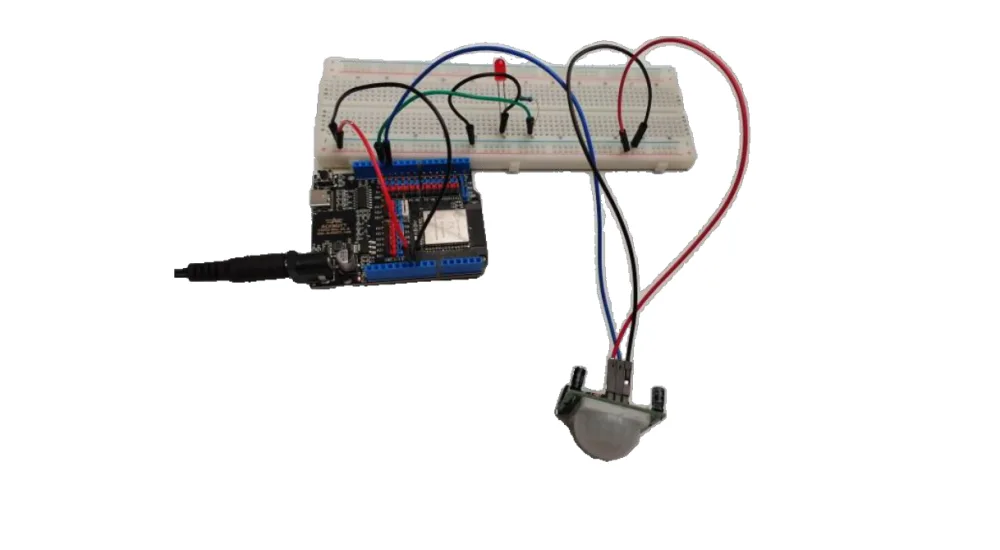

מה אמור לקרות
נסו בעצמכם
- כוונו את בורג ההשהיה. כמה זמן האור נשאר?
- שלבו עם שיעור 21: אור רק אם יש תנועה וגם חשוך (
and). - הוסיפו זמזם: התרעה קצרה בכניסה.
- החליפו ב-RGB: אור לבן רך.
- עמדו בשקט מוחלט. כמה שניות עד הכיבוי?
