תאורת נוכחות — הפרויקט הראשון

מה נלמד כאן

• איך עובדת תאורת נוכחות
• מה קורה בדיוק בתוך חיישן ה-PIR
• לבנות מערכת תאורה אוטומטית

התאורה שחוסכת חשמל

תאורת מסדרון, אור בשירותים ציבוריים, תאורת ביטחון בבית חכם. נדלקים כשעוברים, נכבים כשאין אף אחד — נוח וחסכוני.

בשיעור 5 קראתם את החיישן. עכשיו תבנו איתו מוצר.

הידע שצריך

מה קורה בתוך החיישן — ברזולוציה גבוהה

בשיעור 5 אמרנו שהחיישן מזהה שינוי בקרינת אינפרה-אדום. עכשיו נדייק:

גוף אדם פולט קרינת אינפרה-אדום באורך גל של כ-10 מיקרון — כל הזמן, בלי הפסקה.

בתוך חיישן ה-PIR יש שני רכיבים פירו-אלקטריים נפרדים, זה לצד זה. במצב רגיל שניהם קולטים את אותה כמות קרינה, והם מאוזנים.

ברגע שאדם נכנס לטווח — הוא מכסה אחד מהם לפני השני, האיזון נשבר, ונוצר הפרש אות חשמלי בין השניים. מעגל פנימי מגביר את ההפרש ומוציא אות דיגיטלי: גבוה = יש, נמוך = אין.

וזו בדיוק הסיבה למגבלה שהכרנו: אם האדם לא זז, שני הרכיבים מתאזנים מחדש — וההפרש נעלם. החיישן "מחליט" שאין איש. זה לא באג, זה מבנה.

איפה זה נמצא

מסדרונות, חדרי מדרגות, משרדים, שירותים, כניסות לבתים. התאורה נדלקת כשצריך ונכבית כשלא — ובכך חוסכת חשמל משמעותי.

הניסוי

המטרה: תנועה מדליקה נורית, היעדר תנועה מכבה אותה.

רשימת רכיבים

התרשים החשמלי

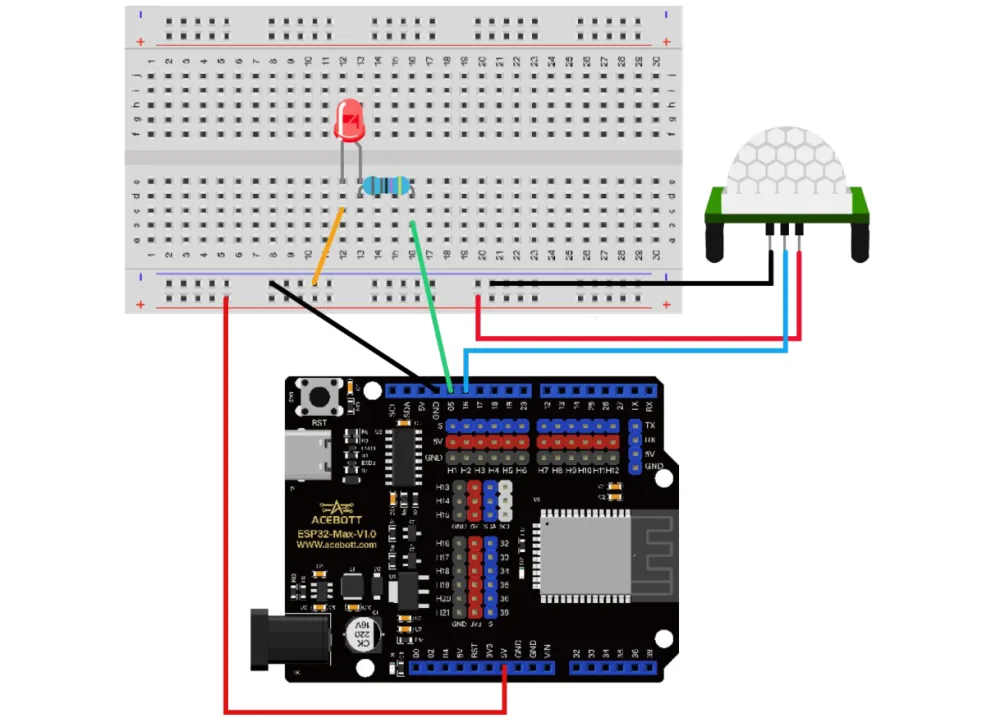

החיבור

הקוד

#define LED_PIN 5
#define PIR_PIN 16

void setup() {
  pinMode(PIR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  digitalWrite(LED_PIN, LOW);     // מתחילים כבוי
}

void loop() {
  int pirState = digitalRead(PIR_PIN);

  if (pirState == HIGH) {
    digitalWrite(LED_PIN, HIGH);  // יש תנועה
  } else {
    digitalWrite(LED_PIN, LOW);   // אין
  }

  delay(50);                      // מונע ריצוד
}

תסתכלו כמה זה פשוט. חיישן, תנאי, פלט — וזה מוצר שנמכר בחנויות.

זה בדיוק מה שפרק 3 מלמד: אין כאן שום דבר חדש. שיעור 5 נתן את החיישן, שיעור 1 את הנורית, שיעור 19 את ה-if. החידוש הוא החיבור.

מה אמור לקרות

נופפו ביד — הנורית נדלקת. עמדו בשקט — תוך כמה שניות היא תיכבה.

נסו בעצמכם

• כוונו את בורג ההשהיה על החיישן. כמה זמן האור נשאר דולק?
• שלבו עם שיעור 21: האור נדלק רק אם יש תנועה וגם חשוך. (רמז: &&)
• הוסיפו זמזם: התרעה קצרה כשמישהו נכנס.
• החליפו את הנורית ב-RGB: אור לבן רך במקום נורית בודדת.
• נסו לעמוד בשקט מוחלט מול החיישן. כמה שניות עד שהאור נכבה?
